筆記電腦電磁波最強在哪邊?電磁波實測-3

No Comment | 24,039 views

這篇文章是由

延伸而來
因為有用wi-fi的筆電也會有電磁波的存在,但會在哪邊為最強的區域呢?

之前新聞有報過鍵盤為電磁波最強的地方,是真的嗎?後來有教授出來澄清,請看下文新聞剪貼.但我們後面還是來測一下筆電各部為的電磁波指數

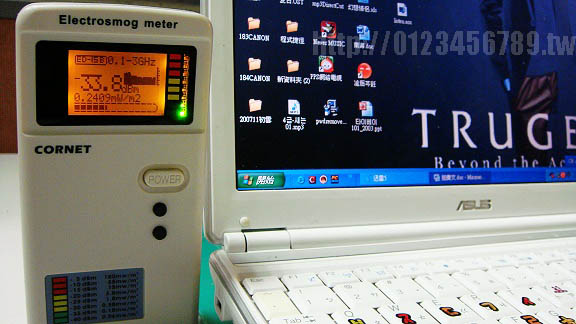

↓↓下圖為ASUS的筆電,電磁波測試器放於鍵盤上為-28db,
而實際跳動約再27-38之間,並無超過紅色區域,
DSC00237
↓↓下圖為IBM Thinkpad X61的鍵盤上測試.(X61規格)圖中為-35.8dBm也都約-29–38dBm之間,並無電磁波特別強的結果


所以得證,流言破解 x27
接下來進入主題
筆電會有電磁波最強的地方,無庸置疑是WI-FI天線的發射點,因為其他機件並沒無線射頻的頻率發射,
不囉嗦,先上個影片給大家看看最強的是在哪邊?
因為我知道天線是再裝在筆店螢幕的周邊框框裡面,因為筆電翻起螢幕時天線埋理面可以比較高,收訊比較好所以設計在螢幕上緣也是當然的
實際整個筆電繞一圈也是在螢幕上緣最強,請看影片,若LAG可以按暫停讓他讀取一下

測試的時候是看P2P的影片,也就是維持在不斷經由WIFI接收網路資料,緩衝夠了會停一下的模式,比較接近一般人的使用模式來測試
也於是有出現很強的電磁波,跟很平常沒事的電磁波,
以下就連續幾張接近最高及接近最低的圖給各位參考一下

複習一下,電磁波強度內容

電磁波強度參考值-LED顏色區段
-紅3 功率強度:-5dBm 功率密度:0.18w/m平方 小心注意
-紅2 功率強度:-10dBm 功率密度:0.058w/m平方 小心注意
-紅1 功率強度:-15dBm 功率密度:0.018w/m平方 小心注意

-黃3 功率強度:-20dBm 功率密度:0.058w/m平方 安全但警示
-黃2 功率強度:-25dBm 功率密度:1.8mw/m平方 安全但警示
-黃1 功率強度:-30dBm 功率密度:0.58mw/m平方 安全但警示

-綠3 功率強度:-35dBm 功率密度:0.18mw/m平方 安全
-綠2 功率強度:-40dBm 功率密度:0.06mw/m平方 安全


電磁波常用的測量單位有:

測量單位 簡稱
瓦特(W)
毫瓦特(mW) 毫瓦
微瓦特(μW) 微瓦

資料來源 瓦特(W)是功率的單位,意指每單位時間所消耗或發散出來的能量,可以作為電器用品消耗能量的測量單位,或者電磁波發散能量的測量單位。 三者的大小關係為:1瓦特=103毫瓦特=106微瓦特。

基地臺的特定頻率稱為微波(MW)或射頻(RF)無線電波,常被測量的是平面波功率密度,一般寫成μW/cm2(微瓦特/平方公分)。

至於我們常聽到的「高斯(Guass)」,是用來測量靜磁場強度的單位,不是用來量測電磁波的正確單位。所以,當使用高斯計(Guass Meter)來測量電磁波的磁場強度時,量測的頻率範圍必須低於500KHz;但是對GSM系統而言,其天線發射的頻率都在900MHz及1800MHz,高於500KHz甚多,因此用高斯計來測量電波的磁場強度是不對的,且測量到的可能是電力設備所產生的磁場。

接下來還有測過另外一台,ASUS的筆電,他的電磁波密度極大值只出現在螢幕右上角,擷圖給各位參考
